Boîte de dérivation : où est-elle obligatoire et comment la raccorder ?

Vous prolongez un circuit d’éclairage, vous ajoutez une prise dans une chambre ou vous découvrez une connexion hasardeuse au fond d’une cloison : tôt ou tard, la boîte de dérivation devient un sujet de chantier. Le modèle retenu, son emplacement et le type de bornes décident de la sécurité du circuit, mais aussi de la facilité avec laquelle un électricien, ou vous-même dans dix ans, pourra intervenir sans casser un mur ni deviner qui est relié à quoi.

À quoi sert une boîte de dérivation ?

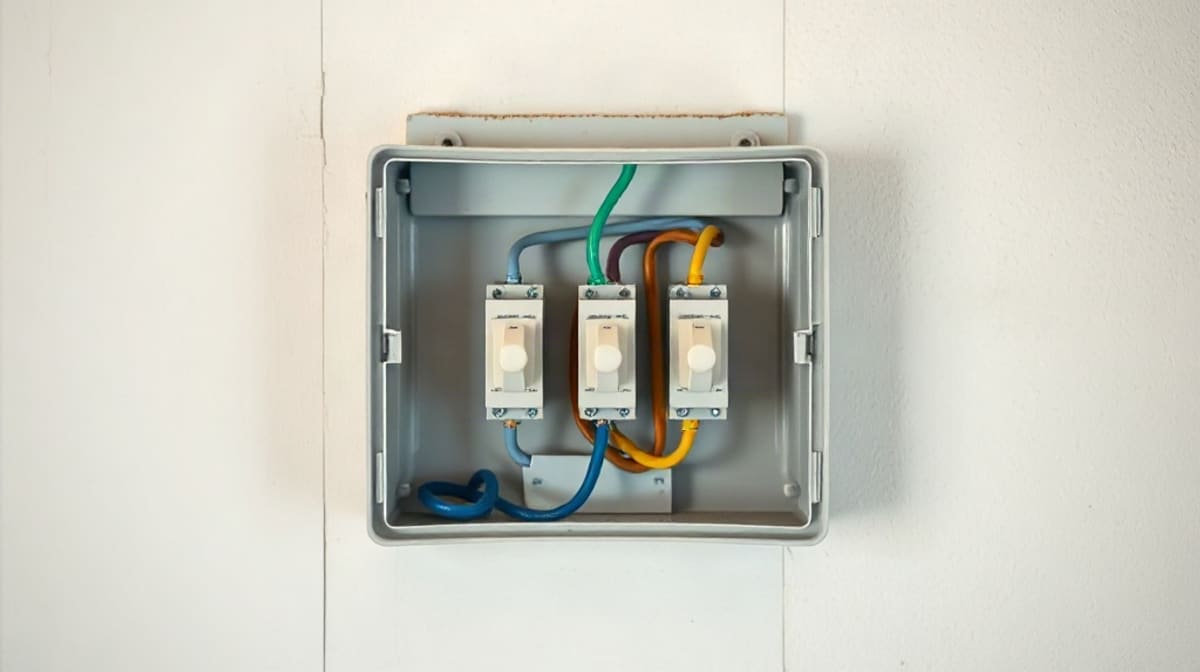

Une boîte de dérivation sert à prolonger un circuit électrique ou à le répartir en plusieurs directions : c’est l’enveloppe isolante où se rejoignent les fils qui partent vers des prises, des points d’éclairage ou un autre appareil. Elle se place en aval du tableau électrique.

Elle remplit deux fonctions. D’abord, elle protège les connexions, qui restent enfermées dans un boîtier isolant au lieu de traîner dans un faux plafond. Ensuite, elle rend l’installation lisible : en cas de défaut, l’accès rapide à la boîte permet de savoir quelle branche pose problème sans ouvrir toute la cloison.

La boîte ne dispense pas de respecter la limite du circuit. La NF C 15-100 plafonne le nombre de socles de prise à 8 par circuit avec des conducteurs de 1,5 mm² et à 12 avec des conducteurs de 2,5 mm², chaque socle comptant pour un, selon la brochure de Promotelec sur l’amendement 5 de la norme (applicable aux logements neufs depuis le 27 novembre 2015). Une dérivation ne contourne pas ce plafond.

Où une boîte de dérivation est-elle obligatoire ?

Pour l’éclairage, la NF C 15-100 attend une boîte de connexion au point lumineux, sauf dans quatre cas dérogatoires que l’amendement 5 a introduits pour assouplir la pose. Ces cas, rappelés par Promotelec, sont les suivants :

• l’impossibilité constructive d’incorporer une boîte dans le matériau support ;
• l’alimentation fixe de l’éclairage réalisée en apparent ;
• la boîte de connexion intégrée au luminaire ou à son bloc d’alimentation ;
• un luminaire dont la conception ne permet pas d’interposer une boîte, comme un spot encastré.

À l’extérieur, tout circuit d’éclairage doit aboutir dans une boîte de connexion, équipée ou non d’un socle pour luminaire, à un luminaire ou à une douille non fixée.

La seconde exigence concerne l’accessibilité. Un fabricant d’appareillage précise qu’une boîte de dérivation doit rester facile d’accès et déconseille de la dissimuler derrière une cloison en plaques de plâtre ; un guide de rénovation de Toulouse Métropole rappelle de son côté qu’un doublage doit garder l’accessibilité des raccords et des boîtes de dérivation. Si vous posez des plaques de plâtre (voir le prix du placo posé), l’emplacement des boîtes se décide avant la fermeture de la cloison.

Troisième point, la salle de bains : l’installation d’une boîte de dérivation y est interdite dans les volumes 0 et 1, ceux qui entourent directement la baignoire ou la douche. La hauteur compte aussi : le boîtier se place au minimum à 5 cm au-dessus du sol fini ou de la plinthe.

Faut-il choisir une boîte encastrée ou en saillie ?

Le choix dépend du support et du local : l’encastrée se réserve aux pièces à vivre, la boîte en saillie aux locaux techniques et à l’extérieur. Dans une pièce habitée, l’encastrée disparaît dans le mur, le faux plafond ou le plancher technique ; en saillie, le boîtier se fixe sur le mur, dans une installation apparente.

Type de boîte	Support et local	Formats cités par un fabricant
Encastrée pour cloison en plaques de plâtre	Pièces intérieures	Rond, 65 mm de diamètre, 40 mm de profondeur
Encastrée pour brique ou parpaing	Murs durs, pièces intérieures	85 x 85 x 40 mm ou 165 x 115 x 40 mm
En saillie étanche	Garage, cave, combles, dépendances, extérieur	Rectangulaire, 155 x 110 x 74 mm, fermeture au quart de tour

Pour l’extérieur et les pièces humides, la boîte doit être étanche : les modèles en saillie du fabricant cité affichent un indice IP55 au minimum, et l’indice doit correspondre à la zone d’installation selon la NF C 15-100. L’encastrement demande un outillage adapté : une scie cloche ou une scie à guichet pour le plâtre, un burin ou une scie à trépan pour le béton et la brique.

Comment raccorder les fils dans une boîte de dérivation ?

On raccorde les fils boîte ouverte, courant coupé, en reliant chaque conducteur à son équivalent de même couleur sur une borne. La séquence suivante suit la notice d’un fabricant d’appareillage :

1. Couper le courant au disjoncteur général, puis vérifier l’absence de tension avec un multimètre.
2. Faire entrer les gaines dans le boîtier, en les laissant dépasser d’environ 1 cm pour que la protection des fils soit continue.
3. Dénuder chaque fil sur 12 mm, puis l’insérer dans une borne de raccordement en respectant les couleurs.
4. Garder assez de longueur de fil pour une intervention future.
5. Noter les connexions à l’intérieur du couvercle, puis refermer.

Les bornes, aussi appelées dominos, existent à vis ou à connexion automatique. Le modèle se choisit selon le nombre de fils à réunir : les exemples d’un fabricant vont de 2 à 5 fils par borne. Comptez environ 30 minutes pour une boîte, avec une pince à dénuder, un couteau d’électricien, un tournevis plat, une perceuse et un niveau.

Quelles couleurs et quelles sections de fils trouve-t-on dans la boîte ?

Le bleu est réservé au neutre, le vert-jaune à la terre, et la phase prend le rouge, le marron ou le noir en monophasé (Engie, article mis à jour le 07/09/2026). Les autres couleurs peuvent servir de phase, mais jamais le bleu ni le vert-jaune.

Fil	Couleur	Remarque
Neutre	Bleu	Va directement de la boîte au luminaire, sans passer par l’interrupteur
Phase	Rouge, marron ou noir	Un interrupteur ne coupe que la phase
Terre	Vert-jaune	Rejoint la terre du luminaire de classe I

Côté sections, la même source indique du 1,5 mm² pour l’éclairage, les volets roulants et la VMC (disjoncteur de 10 A ou 16 A) et du 2,5 mm² pour les circuits de prises (20 A). Dans un logement ancien, l’ancien code, en vigueur avant 1970 environ, donnait le rouge à la phase et le noir au neutre : un fil noir peut alors y être un neutre, alors qu’un fil noir récent est une phase. Dans le doute, mesurez avant de conclure.

Quelles erreurs éviter avec une boîte de dérivation ?

Quatre erreurs se déduisent directement des règles ci-dessus : murer la boîte, la poser dans un volume interdit de salle de bains, l’ouvrir sans avoir vérifié l’absence de tension, et brancher sans respecter les couleurs. La cloison fermée sur une boîte est la plus difficile à rattraper, puisqu’elle oblige à rouvrir le mur pour la moindre intervention.

Autre piège : réutiliser un fil bleu comme phase « le temps d’un branchement ». Le bleu reste le neutre, y compris provisoirement. Enfin, une boîte ne donne pas le droit d’ajouter des prises sans compter : pour le nombre à prévoir pièce par pièce, le calculateur NF C 15-100 donne le décompte.

Questions fréquentes

Quelle taille de boîte choisir selon le nombre de fils ?

Le volume se choisit selon le nombre de fils et de connecteurs à loger. Un fabricant propose des boîtes rondes de 65 mm de diamètre pour les cloisons en plaques de plâtre et des modèles plus grands, jusqu’à 165 x 115 x 40 mm, pour la maçonnerie.

Quel indice de protection pour une boîte de cave ou de garage ?

Les boîtes en saillie d’un fabricant pour ces locaux ont un indice IP55 au minimum. La NF C 15-100 demande un indice adapté à la zone, donc plus élevé encore dans une pièce humide ou en extérieur exposé aux jets d’eau.

Faut-il garder de la longueur de fil dans la boîte ?

Oui : un fabricant recommande de conserver une longueur de fil suffisante pour une éventuelle reprise, de noter les connexions à l’intérieur du couvercle et de laisser dépasser les gaines de 1 cm dans le boîtier.

Une boîte de dérivation permet-elle d’ajouter autant de prises que l’on veut ?

Non, la limite est celle du circuit : 8 socles pour des conducteurs de 1,5 mm² et 12 pour du 2,5 mm², selon l’amendement 5 de la NF C 15-100. La cuisine possède un circuit dédié de 6 socles non spécialisés en 2,5 mm², sans autre socle dessus.

Combien de temps faut-il pour poser une boîte ?

Un fabricant annonce environ 30 minutes, outils compris. Pour une boîte encastrée dans le béton ou la brique, il faut en plus creuser le logement au burin ou à la scie à trépan avant de passer les gaines.
